WXJ-25B JXW-25A 相敏接收器

地址:浙江省乐清市柳市东风工业园区 传真:0577-62739033 邮箱:2409516322@qq.com

产品详情



JXW25型微电子相敏轨道电路接收器以微处理机为基础,采用数字处理技术对轨道电路信息进行分析、检出有用信息,除去干扰,完成电化区段25Hz相敏轨道电路接收功能。

    JXW25型微电子相敏轨道电路接收器取代原二元二位相敏继电器,彻底解决了原继电器接点卡阻、抗电气化干扰能力不强、返还系数低等问题,与原继电器的接收阻抗、接收灵敏度相同,提高了安全性和可靠性。


            主要技术指标:




1、  微电子相敏轨道接收器的返还系数大于90%


2、  JXW25型微电子相敏接收器轨道输入信号与局部电源理想相位角为-90°


3、  微电子相敏轨道电路接收器的应变时间小于0.5S


4、  微电子相敏接收器采用软、硬件多重防护措施,保证满足铁路信号故障安全要求。


5、  微电子相敏接收器具有良好的防雷电冲击能力。


6、  设备电源采用直流24V±15%


7、  当环境温度为-25~+60时,设备可靠工作。



一、  工作环境





1、 工作电压:24V±15%(纹波50mV)电流100mA


2、 工作环境:温度:-25~+60

             湿度:90%25℃)


             气压:70-106kpa


3、 轨道输入:12.5VIN24V,最佳为20V


4、 输入阻抗:400±20Ω


5、 接收相位:-90º±20º


6、 局部电源:110V/25Hz  电流4mA


7、 电源设计建议:根据空开的特性,设计必须考虑冗余,建议按照额定电流的1.6-2倍来设计。

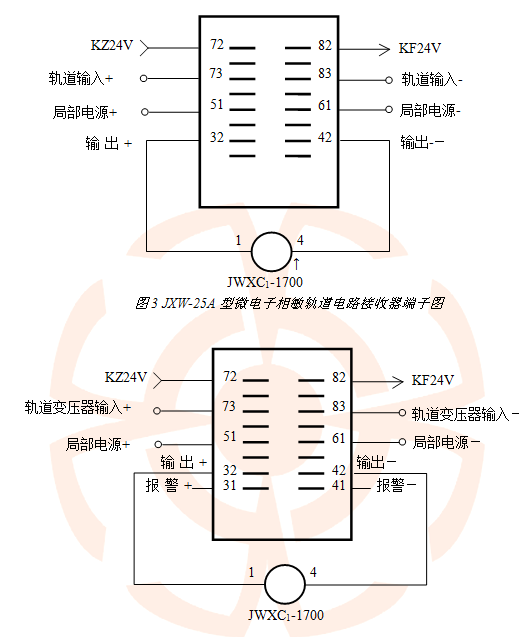

  JXW-25A型微电子相敏轨道电路接收器为安全型继电器形式,称为JXW-25A型,端子分配如图3所示,每个继电器组合可以安装4套轨道电路接收器(包括防护盒和硒堆、电容),组合外配线如图8所示。


JXW-25B型微电子相敏轨道电路接收器是JXW-25A型的双套化产品,其两套设备中只要有一套能正常工作,就能保障系统正常运行,进一步提高了系统的可靠性;如果其中一套发生故障,能及时报警,通知维修人员进行维修,而且对其中单套维修时,不影响系统使用,大大方便了现场维修。


JXW-25C型微电子相敏轨道电路接收器为结构与单套一样的双套化产品,其功能、作用与B型双套接收器相同,其端子配线图见图5

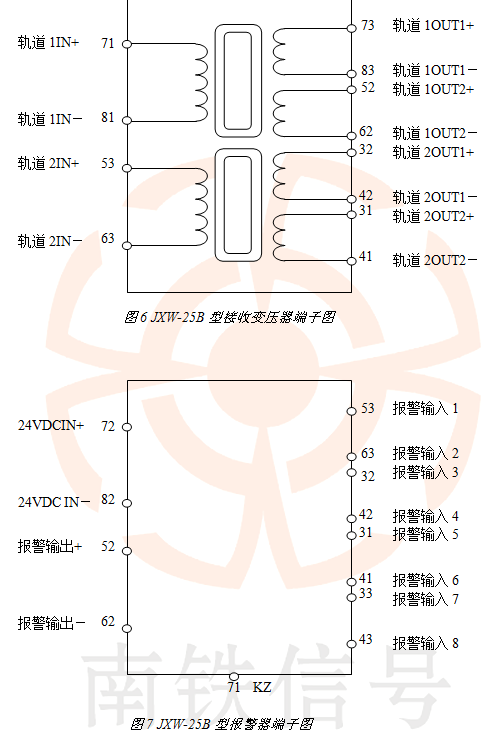

JXW-25B型微电子相敏轨道电路接收器分为接收变压器盒和微电子接收器盒,都安装在安全型继电器罩内,JXW-25B型微电子接收器盒端子配线图见图4,每个接收变压器盒安装2个轨道接收变压器,其端子配线图见图6

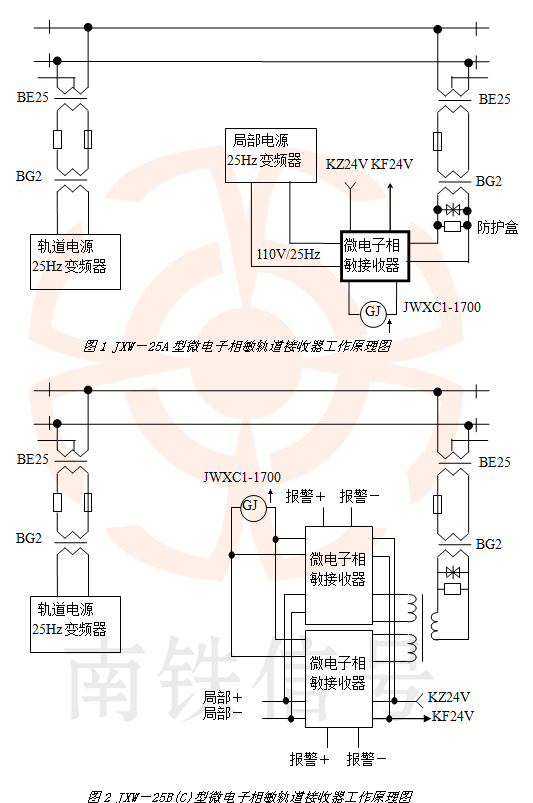

JXW-25B型微电子相敏轨道电路接收器工作原理图如图2所示。

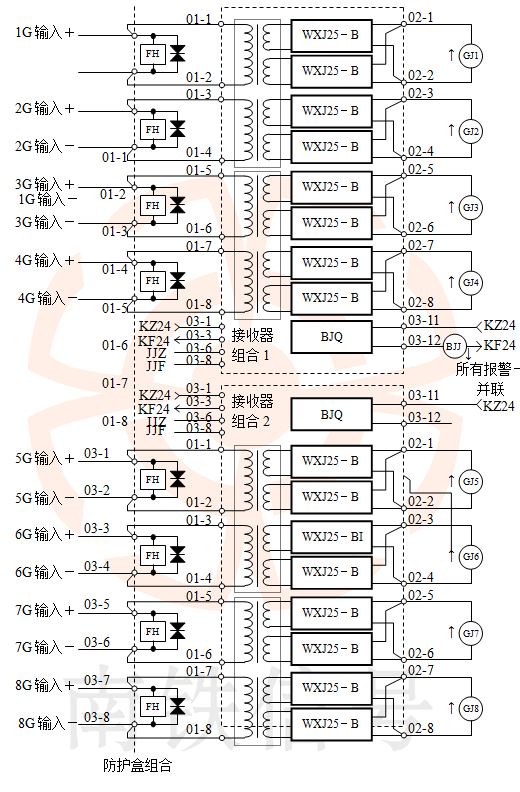

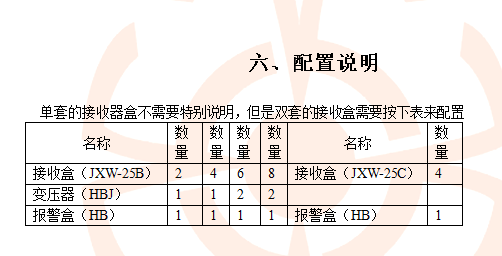

JXW-25B型微电子相敏轨道电路接收器电子接收器与防护盒安装在不同的组合中,在设计时,两个电子接收器组合配合一个防护盒组合,构成8套轨道电路接收器,每个电子接收器组合设一个报警单元,报警单元上有报警表示灯,能明确显示哪个设备发生故障,并驱动报警继电器(BJJ),所有报警单元的“报警+”接KZ24V,所有“报警-”并联接报警继电器的输入线圈“1”,线圈“4”接KF24V。其组合图见图9,侧面端子配线图见图10。报警器的端子配线图见图7


JXW-25C型从结构配线设计上与JXW-25A型相似,不同于单套的是,JXW-25C是双套热备,具有报警功能,配上报警器,可以预警,所以在已有设计的JXW-25A组合架上比较轻松容易的将单套升级为双套设备,在加上报警器,就完全具备JXW-25B的功能。对已有的配线改造工作量也不大。
