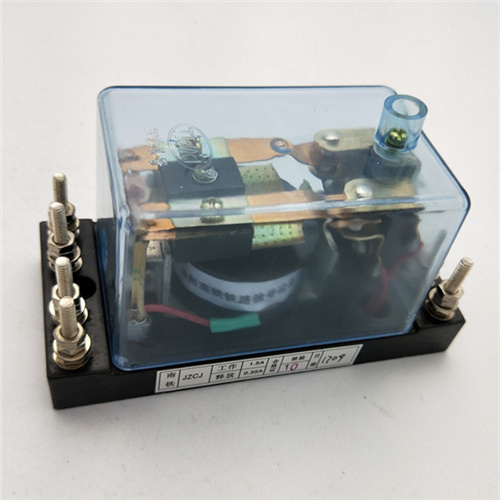

JZCJ交流灯丝转换继电器使用在铁路信号机点灯电路中，当12v、25w双灯丝信号灯泡的主灯丝断丝时，通过其一组接点点亮付丝，并通过另一组接点闭合报警

继电器主要由电磁系统、接点系统及配套的底座、外罩组成。

Ø  产品主要特点：

1、继电器为插入式弹力继电器，继电器额定电流为交流2.1A；

2、接点系统由两组动合、动断转换接点组成；

3、继电器具有直立和侧放两种工作位置；

4、继电器与插座插合后，用其自带的2个不脱落螺钉紧固。

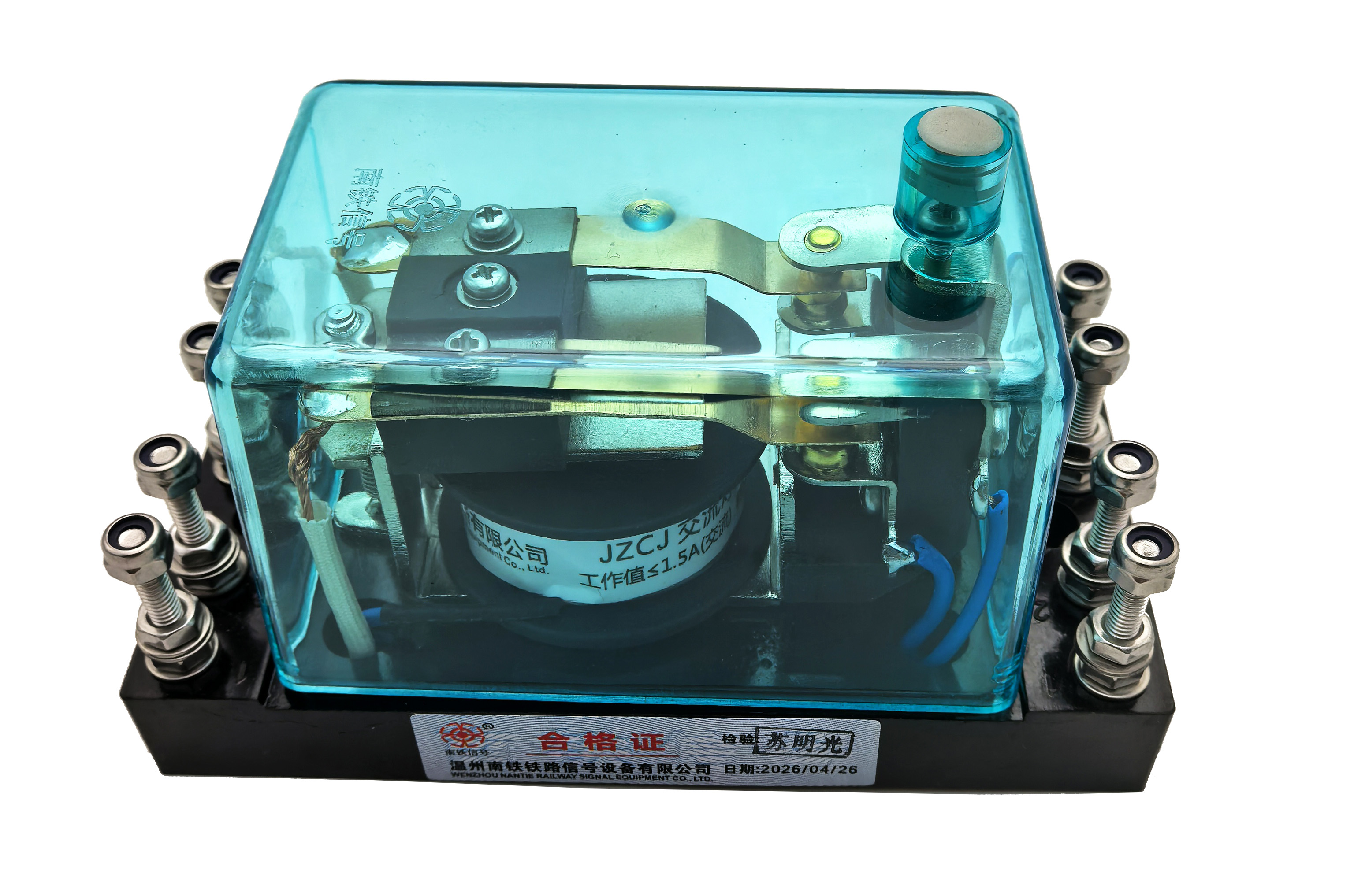

JZCJ型继电器是较早期的灯丝转换继电器，它是弹力型非插入式继电器，线圈和接点有对应的端子与外线连接，底座上有两个孔，用螺钉将其安装在信号机构内。其结构如图1一42所示。

JZCJ型继电器的电磁系统由圆柱形铁芯、U形扼铁、平板形衔铁组成Π形拍合式磁路。铁芯端部极面处嵌有一个半圆形短路铜环，以减小磁吸力的脉动。弹簧挂在衔铁后端与轭铁左下部，螺旋弹簧用来产生机械反作用力。衔铁的释放，靠弹簧的反作用力，通过弹簧连接螺钉、螺母可调整反作用力。线圈是圆形结构，线径较粗，匝数较少，交流阻抗小，保证

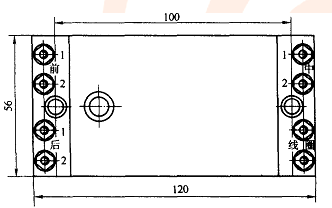

灯泡有足够的电压及亮度。动接点不是通过拉杆而是直接用螺钉固定在衔铁上。有两组并排的接点组。底座端子编号如图1一43所示，采用连接端子与外线连接。使用JZCJ型继电器时，一般侧放
