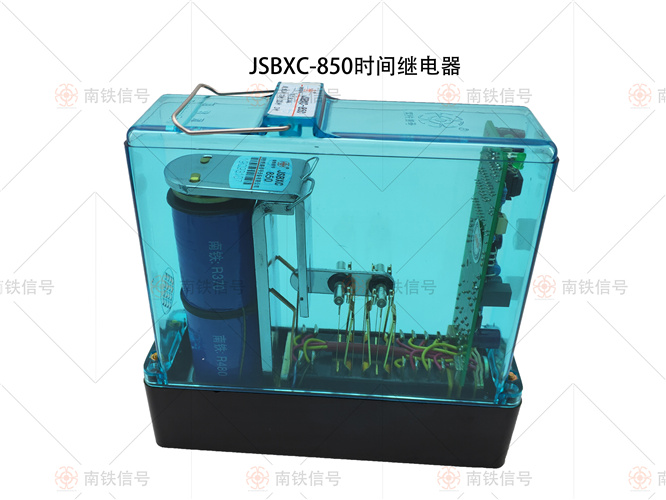

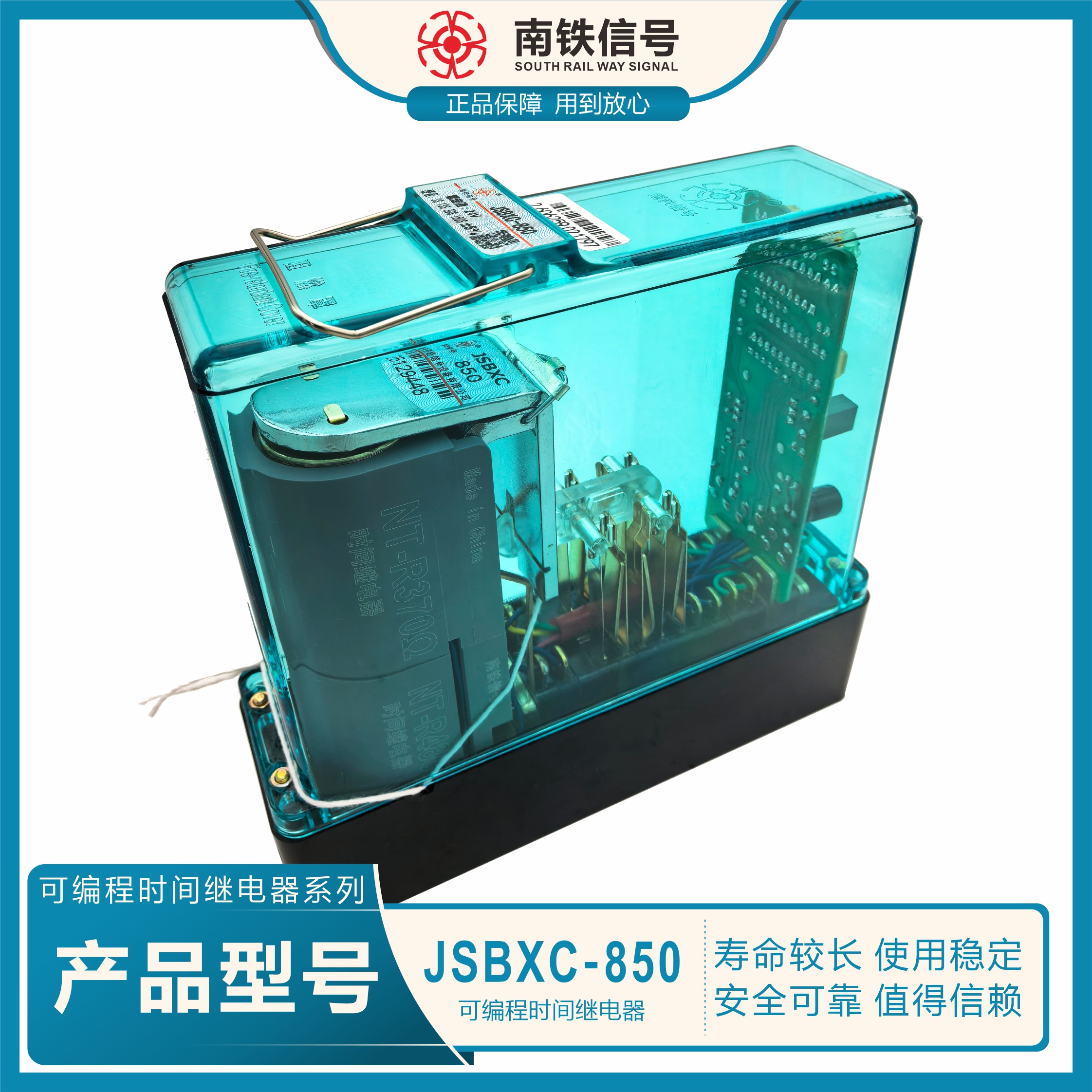

JSBXC1-850时间继电器可编程时间继电器用于铁路信号延时电路中，也可用于适合使用的其它工业控制系统。

JSBXC一850型继电器的接点编号与无极继电器相同。图1一32中，除73、62外，时间控制单元的端子号与继电器接点完全相同。除73接＋电源，62接一电源以及按所需时间连接对应接点外，继电器内部尚需连接1一81、2一13、3一71、4一23、11一51、12一53。因此，可供使用的只有第三、第四组两组接点组，和第二组前接点。

另有JSBXC一780型和JSBXC一820型，它们的缓吸时间与JSBXC一850型有所不同，以满足不同电路的需要。

二、JSBXC₁一850型时间继电器

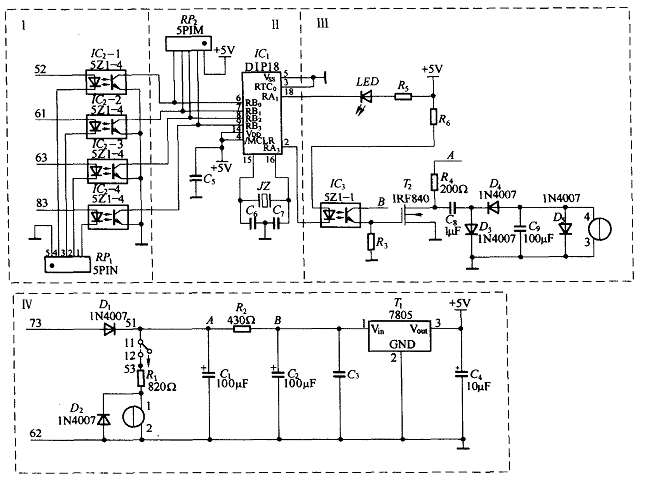

JSBXC一850时间继电器采用RC延时电路，在使用中由于电容器老化和环境温度变化，延时时间有漂移，需定期检修和调整其时间常数。而JSBXC₁一850型可编程时间继电器，是新一代的时间继电器，它采用微电子技术，通过单片机软件设定不同的延时时间。它采用动态电路输出，延时精度高（为士5%)，不需要调整，电路安全可靠，它不改动继电器的外部配线，代用很方便。JSBXC₁一850型时间继电器内部电路如图1一33所示。电路由4部分组成：输人电路、控制电路、电源电路和动态输出电路。

Ⅰ为输人部分，经4个光电耦合器IC_2-1，~IC_2-4。（5Z1一4型）输入端不同连接，设定不同的延时时间，其连接同JSBXC一850型继电器。光电耦合器起隔离作用，将外部电路和单片机隔离开。当光电耦合器的发光二极管有输入导通时，其光敏三极管就导通。否则，就截止。

Ⅱ为控制电路，由IC₁、（DIP18型）和晶体振荡器JZ及C₆ 、C₇等组成。JZ为IC₁，提供振荡源。当IC₁的输人端RB₀一RB₃其中一个有输人时，通过软件的设定，其输出端RA₁~RA₃在不同的延时时间后就有序列脉冲输出。在延时过程中发光二极管LED每秒钟闪亮一次。

Ⅲ为动态输出部分。当单片机的输出，通过光电耦合器IC₃接至M()S管T₂(IRF840型）栅极。在序列脉冲的作用下，T₂反复导通和截止。T₂导通时，对电容器C₈充电。T₂截止时，C₈对C₉放电。当C₉上电压充至继电器工作值时，通过前圈（370Ω）使继电器吸起。继电器吸起，其前接点11一12闭合，又使后圈（480Ω）励磁，于是继电器可靠吸起。

Ⅳ为电源部分。经73一62输人的电源经D₁，鉴别极性。C₁ R₂ C₉ 组成的滤波电路滤除交流成分，三端稳压器T₁(7805型）稳压，为单片机提供工作电源。

JSBX₁一850型继电器在使用时应注意以下各点：

(l）继电器线圈两端并联有二极管，所以线圈的1、3端应接正电，2、4端接负电。

(2）如果继电器缓吸时间出现误差，应更换控制电路中的晶振或单片机。

(3）如果继电器通电后工作正常，但发光二极管不亮，可更换发光二极管。

(4）如果继电器通电后不吸起，此时若发光二极管每秒闪1次，应检查动态输出电路中的元件是否有损坏的；若发光二极管不闪，应对4部分电路进行分别检查。经检查输入条件正确，则是控制电路板出现故障，建议更换电路板。
