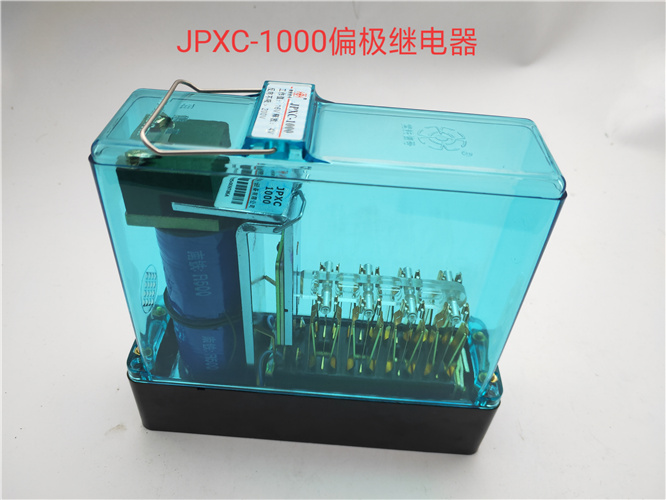

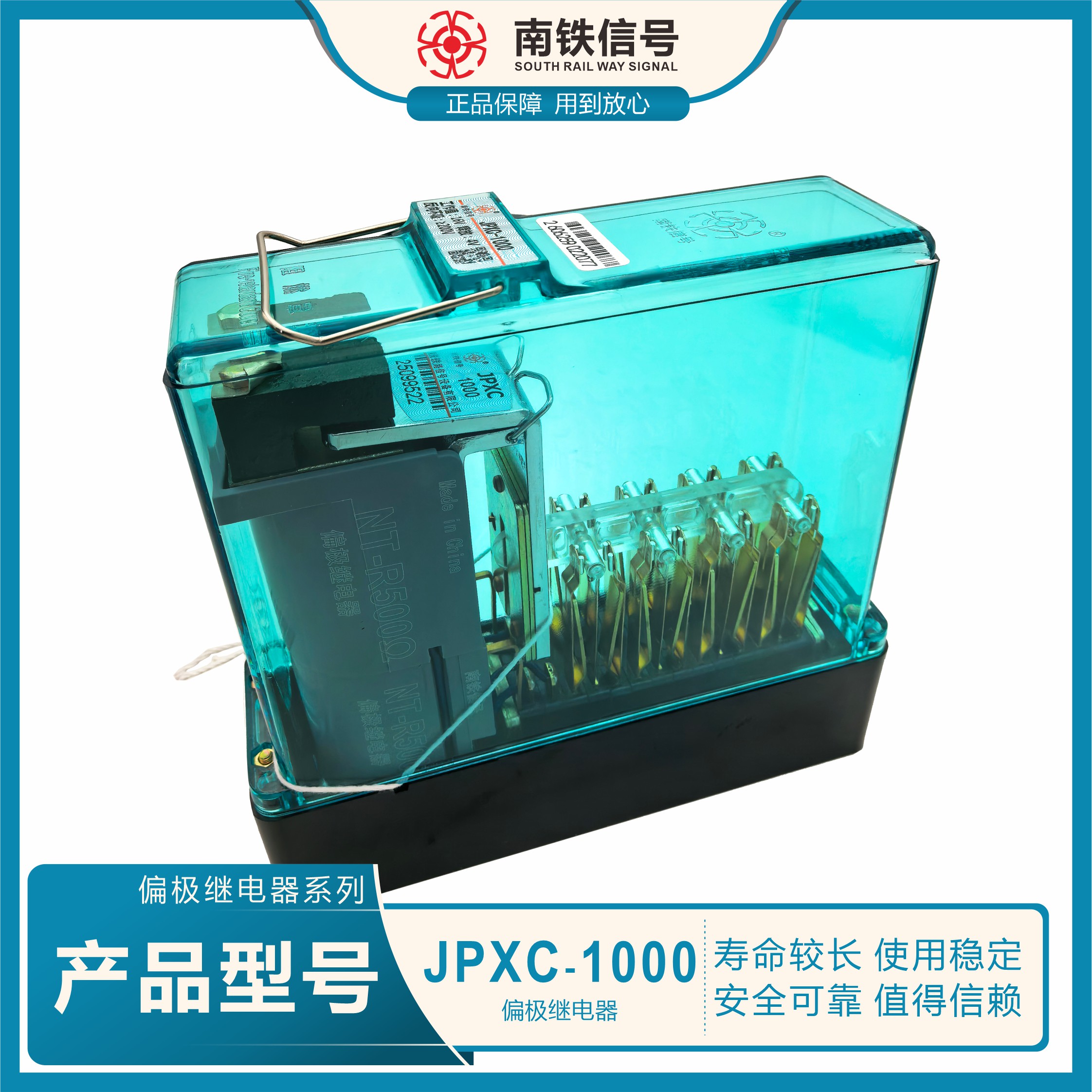

JPXC-1000偏极继电器

地址:浙江省乐清市柳市东风工业园区 传真:0577-62739033 邮箱:2409516322@qq.com

产品详情

JPXC-1000型偏极继电器是为了鉴别信号电路中的电流极性而设计。在信号电路中用于道岔表示电路以及单复线半自动闭塞电路中。

Ø  产品主要特点:

1.继电器在磁路中增加一个偏极磁钢,使衔铁受永磁力的作用而偏于落下位置。衔铁的吸起与线圈中的电流的极性有关,通过线圈的电流为规定的方向时,衔铁才吸起,而电流的方向相反时,衔铁保持不动。它只具有一种稳定状态,即衔铁靠电磁力吸起后,断电即落下,始终偏向落下的定位状态。

2. 继电器为重弹力式直流电磁继电器,采用“重力恒定”原理在线圈断电时强制动合接点断开。

3. 采用银-银氧化镉接点,具有较强的防粘连,接触电阻小等特点。

4. 磁路采用剩磁较小的电磁纯铁材料,并在衔铁与铁心闭合处安装止片,保证磁路的最小空气间隙,防止磁路的铁磁零件磁化,保证继电器可靠落下。

5.继电器接点系统由普通接点组成,有8组普通动合、动断转换接点。

6.继电器额定电压为直流24 V 。

Ø  产品外型尺寸:

继电器:165 mm×49 mm×163 mm(长×宽×高)

插  座:157 mm×48 mm×22 mm(长×宽×高)

Ø  产品安装方式:

继电器插座用螺栓安装在组合架(柜)上,将继电器水平插入插座,并用挂簧卡紧。

继电器鉴别销号码为14、51。
