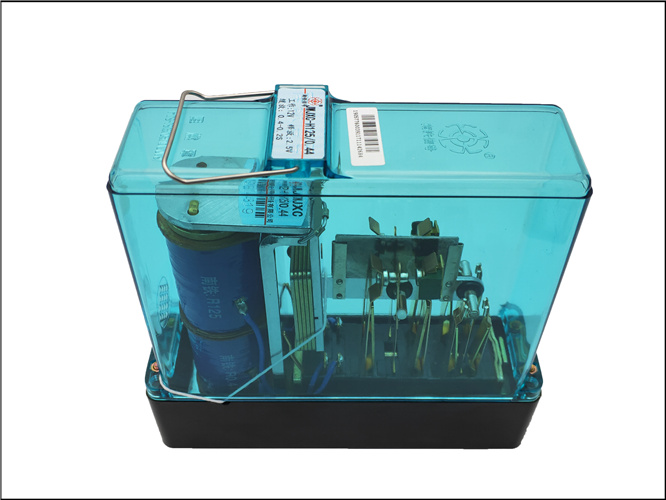

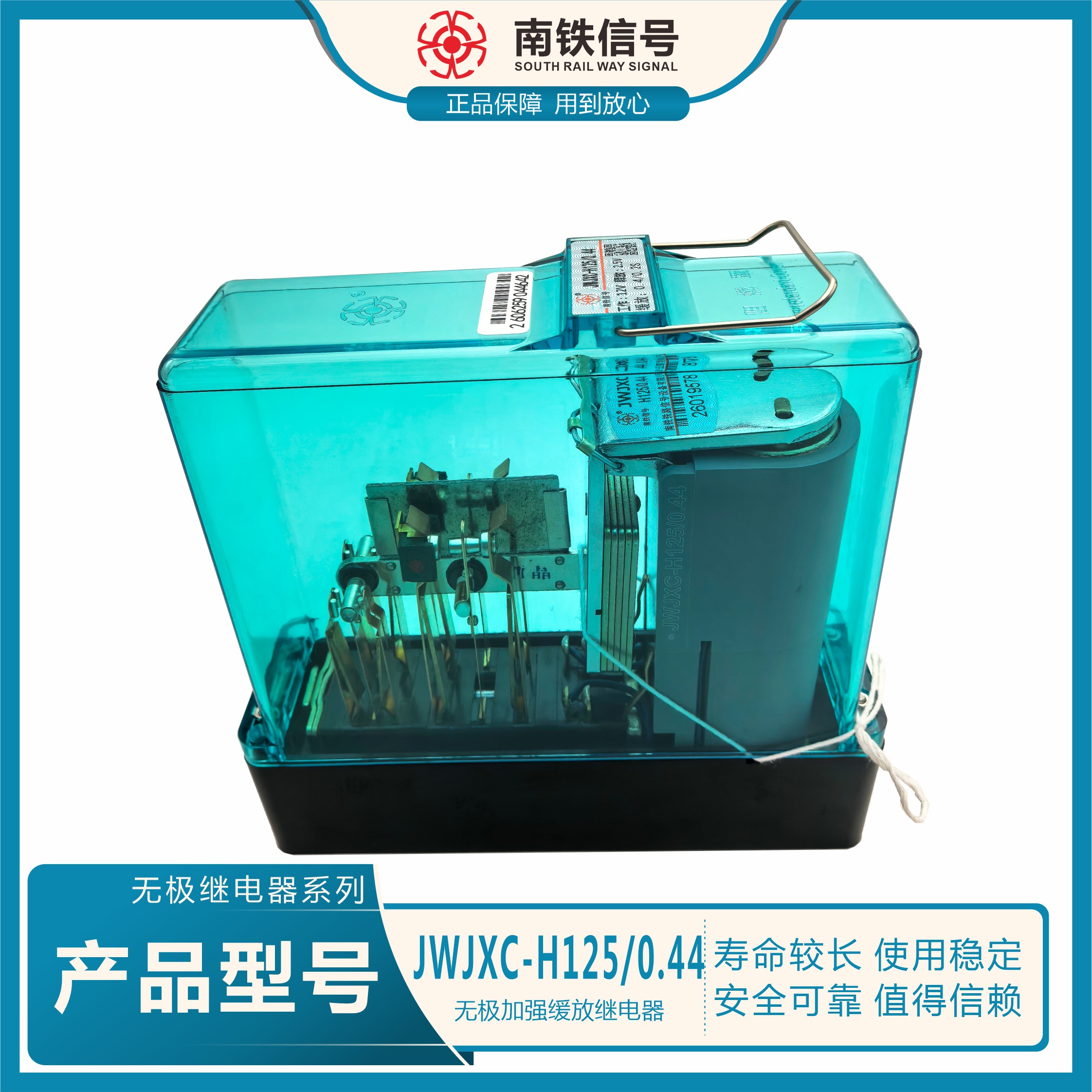

JWJXC-H125/0.44无极加强缓放继电器

地址:浙江省乐清市柳市东风工业园区 传真:0577-62739033 邮箱:2409516322@qq.com

产品详情

JWJXC-H125/0.44 JWJXC-H125/80无极加强缓放继电器是专为三相交流道岔电路改进设计的一启动继电器

继电器加强接点专门为通断功率较大的信号电路而设计的。

Ø  产品主要特点:

1. 继电器为重弹力式直流电磁继电器,采用“重力恒定”原理在线圈断电时强制动合接点断开。

2. 采用银-银氧化镉接点,具有较强的防粘连,接触电阻小等特点。

3. 磁路采用剩磁较小的电磁纯铁材料,并在衔铁与铁心闭合处安装止片,保证磁路的最小空气间隙,防止磁路的铁磁零件磁化,保证继电器可靠落下。

4. 磁路系统与JWXC-H340基本相同,磁路系统增加了一个铜质短路环,使缓放时间更长。

5. 继电器接点系统由普通接点和加强接点两部分组成,有两组动合、动断转换普通接点;有两组带磁吹弧器的动合转换加强接点、两组不带磁吹弧器的动断转换加强接点。普通接点的结构与无极继电器相同,加强接点为特殊设计的大功率接点与熄弧器。

6. 继电器额定电压直流24 V。

Ø  产品外型尺寸:

继电器:165 mm×49 m×163 mm(长×宽×高)

插  座:157 mm×48 mm×22 mm(长×宽×高)

Ø  产品安装方式:

继电器插座用螺栓安装在组合架(柜)上,将继电器水平插入插座,并用挂簧卡紧。
